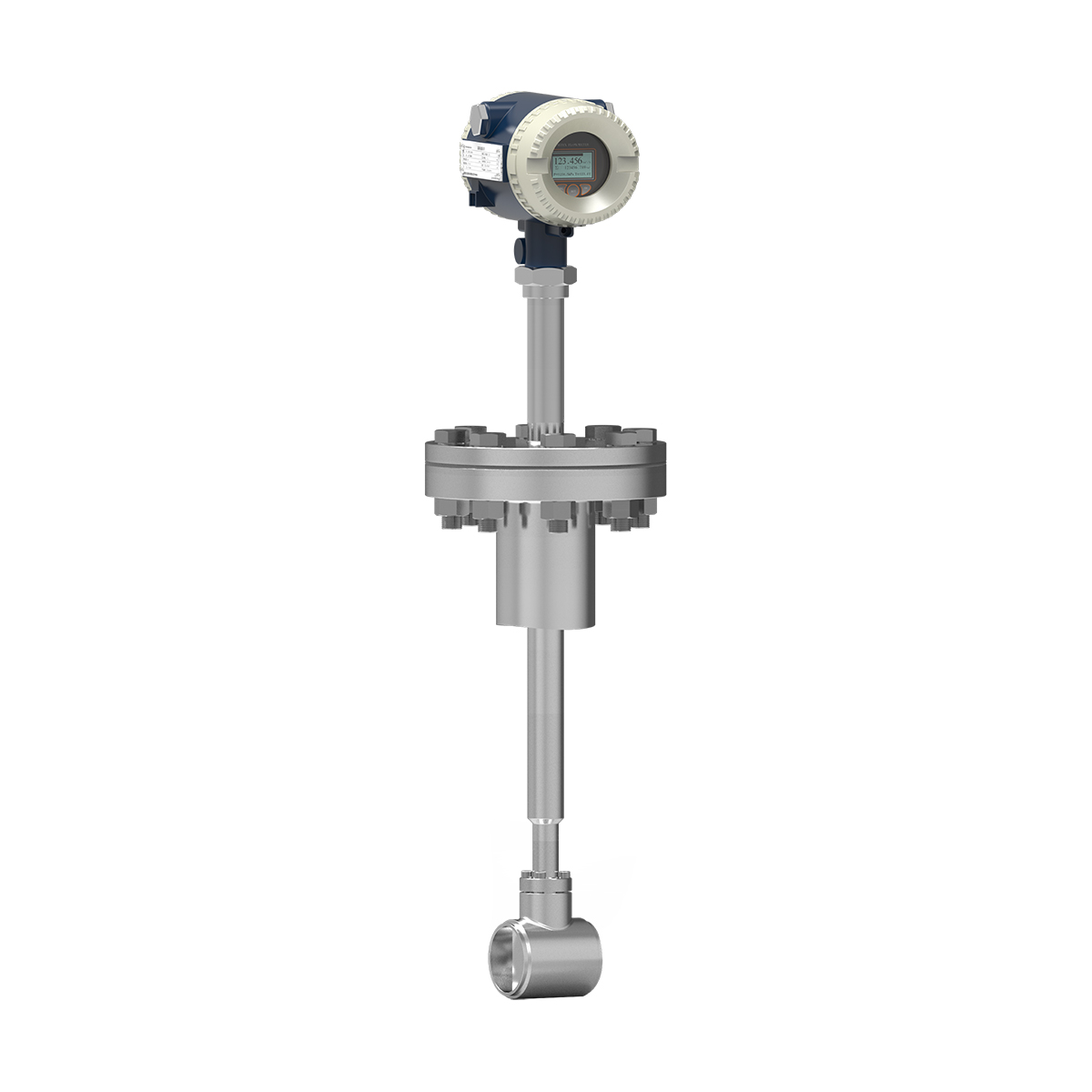

VFN-C系列插入式涡街流量计

¥36,000.00

概述

VFN-C系列插入式涡街流量计是公司推出的新型流量计 , 设计合理、功能强大,线性修正功能达到了世界较高水平。流量计采用精细低功耗的全点阵式LCD显示器, 清晰直观,操作简单;RS485或HART通讯可满足用户多种需要;12种补偿算法,几乎可以满足所有流量补偿计算;依托外部数据的修正曲线和基于标准信号的校准方式,引领了仪表校准的潮流。


产品特点

– 结构简单,可制成在线安装型。
– 适合大口径气体,蒸汽流量等测量。
– 安装方便,免开管设计。
– 无可动部件,长期稳定,结构简单,便于安装和维护;
– 传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,零点几乎无漂移,性能十分稳定,结构形式多样:有管道式、插入式流量传感器形式;
– 精确度较高,通常液体的测量精度为 ±1.0%;气体的测量精度为±1.5%;
– 测量量程范围宽,在雷诺数为2×10 … 7×10 范围内可达 1:20;
– 压损小(约为孔板流量计的1/4 … 1/2),属于节能流量仪表;
– 安装方式灵活,根据现场工艺管道不同,可水平、垂直和不同角度倾斜安装;
– 采用消扰电路和抗震动传感头,具有一定抗环境振动性能;
– 采用超低功耗单片微机技术,1节3V10Ah锂电池可使用3年以上;
– 由软件对仪表非线性系数进行修正,提高测量精度;
– 采用 EPROM对累积流量进行掉电保护,保护时间大于10年;

选型手册         官方旗舰店 在线下单

描述

概述

涡街流量计是一种速度式流量仪表,具有广泛用途,它适用于液体、蒸汽和绝大多数气体的流量计量、测量和控制。
涡街流量计采用抗机械震动、抗冲击和抗脏污的结构新设计、无运动部件、无磨损,、无须机械维修。
涡街流量计压损小、性能稳定、准确度高、安装使用方便,传感器和信号转换器可互换。

VFN-C系列插入式涡街流量计是公司推出的新型流量计 , 设计合理、功能强大,线性修正功能达到了世界较高水平。流量计采用精细低功耗的全点阵式LCD显示器, 清晰直观,操作简单;RS485或HART通讯可满足用户多种需要;12种补偿算法,几乎可以满足所有流量补偿计算;依托外部数据的修正曲线和基于标准信号的校准方式,引领了仪表校准的潮流。



产品特点

– 结构简单,可制成在线安装型。
– 适合大口径气体,蒸汽流量等测量。
– 安装方便,免开管设计。
– 无可动部件,长期稳定,结构简单,便于安装和维护;
– 传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,零点几乎无漂移,性能十分稳定,结构形式多样:有管道式、插入式流量传感器形式;
– 精确度较高,通常液体的测量精度为 ±1.0%;气体的测量精度为±1.5%;
– 测量量程范围宽,在雷诺数为2×10 … 7×10 范围内可达 1:20;
– 压损小(约为孔板流量计的1/4 … 1/2),属于节能流量仪表;
– 安装方式灵活,根据现场工艺管道不同,可水平、垂直和不同角度倾斜安装;
– 采用消扰电路和抗震动传感头,具有一定抗环境振动性能;
– 采用超低功耗单片微机技术,1节3V10Ah锂电池可使用3年以上;
– 由软件对仪表非线性系数进行修正,提高测量精度;
– 采用 EPROM对累积流量进行掉电保护,保护时间大于10年;



结构特战与工作原理

涡街流量传感器是由漩涡发生体、检测探头及相应的信号放大电路等组成。
当流体流经漩涡发生体时,它的两侧就形成了交替变化的两排漩涡,这种漩涡被称为卡门涡街。斯特劳哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:

F = St × V/d
式中:
F: 涡街发生频率 (Hz)
St : 斯特劳哈尔系数(一定雷诺数范围内为常数)
V: 漩涡发生体两侧的平均流速(m/s)
d: 漩涡发生体迎流面宽度(m)

这些交替变化的漩涡就形成了一系列交替变化的流体升力,该升力作用在基于压电效应的检测探头上,便产生一系列交变电荷信
号,经过前置放大器转换、整形、放大处理后,输出与漩涡脱落频率相同且与流速成正比的脉冲信号。



主要应用

大口径管道的蒸流气体或液体



简易式流量计安装方法

-在满足流量计直管段要求的安装点上开一个Φ100的圆缺。
-用Φ109×4.5mm基座的下管段与管道上开好口的圆缺焊接,基座焊接后目测不得有明显的歪斜。
-将检测探头插入管道中,调整好插入深度,使探头中心与管道中轴相吻合,探头中心线与管道中轴线的夹角应不大于5度,然后调整好流向标,使其与流体的流向相同。
-把法兰或球阀与焊接好的基座对接,用螺栓紧固好。
