描述
描述
HT160系列温湿度变送器，能满足苛刻环境对温湿度测量的较高要求，除了能精确测量相对湿度和温度以外，HT160还可以计算输出露点、绝对湿度、混合比等其它相关湿度参数；同时具有防雷(抗浪涌)、抗脉冲群和电磁隔离等EMC防护功能。

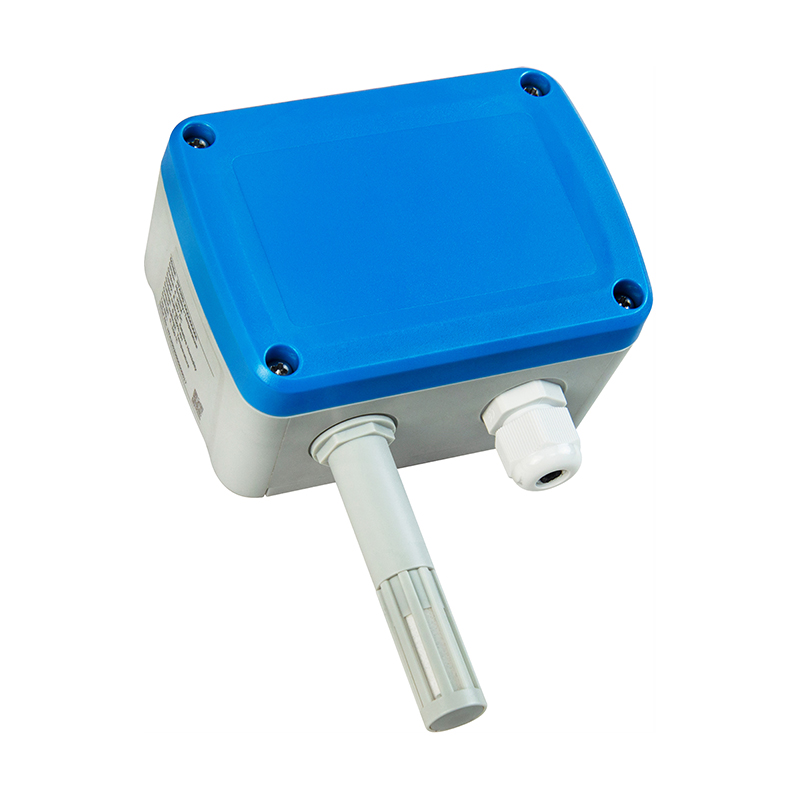

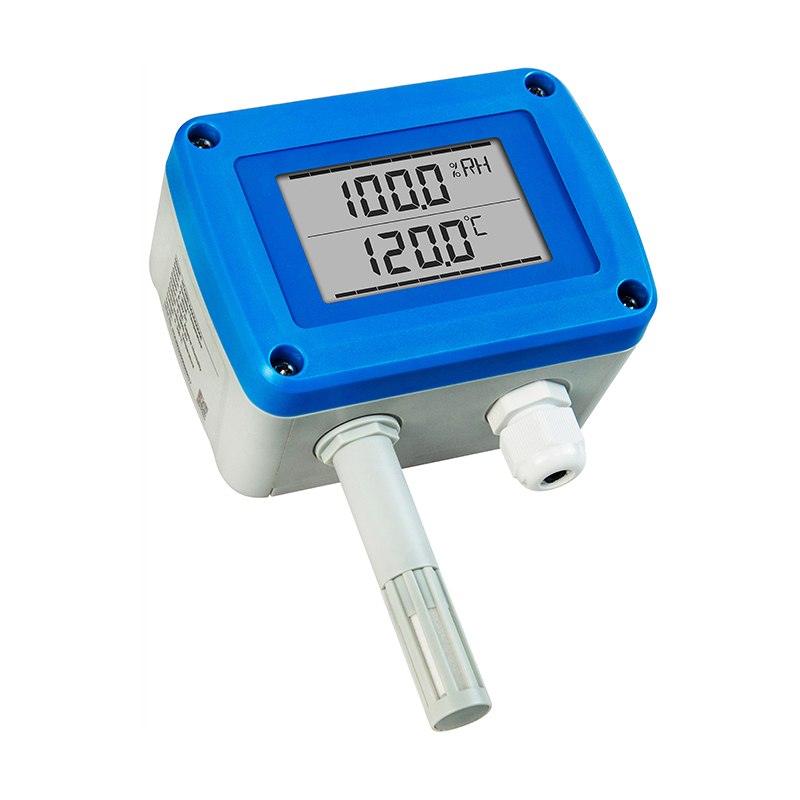

HT160系列温湿度变送器，可选择墙面安装型、风道安装型以及分体探头型，通过外壳巧妙的设计，能将安装成本降低，同时提供杰出的防护，防护等级可达IP67，以应对环境中的污染和结露。参数的测量值或计算值通过两路模拟通道输出，输出信号可以是电流信号（电流输出状态时，两路输出之间相互隔离），也可以选择电压信号。在选配显示模块后，仪表外壳上的显示窗口可以同时显示两个测量参数值。
即使在污染侵蚀的环境中，HT160仍能保持卓越的性能，这主要得益于我们将测量电路和具有长期稳定性能的国际知名品牌的敏感元件完美地组合在一起，同时，对传感器电路采取密闭的封装保护措施，并对温湿度敏感元件进行镀膜工艺处理。
通过拨码开关，可快速的进行温度量程范围的调整，可有效减少库存种类。同时支持PC进行高级组态，通过专用的调制解调器，用户可以对变送器进行参数选择和量程设置，并对变送器的温度和湿度进行单点或两点校准。
该产品采用防雷和抗电快速瞬变(脉冲群)干扰的电路设计。具备了防雷的功能，防雷指标达到感应雷(≤±4000V)连续5次对设备无损害，以保护连接设备免于受损；具备抗电快速瞬变(脉冲群)±4级干扰的能力。以保护连接设备免于受损；两路电流模拟量输出间隔离电压1500V AC。本产品可有效防护因为供电系统内部大功率设备的启停、线路故障、投切动作、变频设备的运行和现场施工时电焊机等原因造成的损坏。
该产品内部线路超低功耗设计，大大降低了仪表工作时因元器件散热而产生的温漂，提高了产品的长期稳定性，延长了使用寿命；量程范围轻松调整；提高了仪表的测量精度；环境温度可使用范围-40…+85℃，可保证仪表在恶劣的环境下正常工作。
主要应用
工业过程检测及控制
工业干燥和加湿器
城市管廊监测
食品和药品
气象和环境箱
洁净室、培养室、孵化室
储藏室，冷却室
电子工厂
农业
绿色大棚
室内水池
HVAC暖通空调系统、楼宇控制
产品特点
防雷抗浪涌
抗脉冲群
两路电流模拟量输出间隔离
采用先进的镀膜技术，具有优秀的抗污染能力
紧凑型的外壳设计，具有IP67防护能力
Φ15mm 探头
拨码开关设置量程范围
LCD显示可选
可通过PC组态工具进行组态和修正
提供免费的组态配置软件
测量值
相对湿度
工作范围 0…100% RH
湿度精度 ±2% RH（20…80% RH）
温度
温度精度
被动温度元件
Pt100 A级公差 (DIN EN 60751)
Pt1000 B级公差 (DIN EN 60751)
温湿度一体型敏感元件
工作范围 -40…125℃
测量误差 ±0.3℃ （5…60℃）
电磁兼容
执行标准EN61326-1、EN61326-2-3工业环境
防雷抗浪涌 ±4000V (≤5次)
抗脉冲群级 4
隔离电压 1500V AC（两通道均为电流输出时）
抗射频干扰 >10V/m（80MHz…1000MHz）
输出
被动温度元件 2、3、4线热电阻 RTD 导线电阻≤0.5Ω
模拟量输出 4…20mA （两线制） RL ≤ 750 Ω @ 24V
0…10V RL ≥ 10 KΩ
故障报警 输出降至≤3.6mA 或 输出升至≥21.5 mA
技术参数
显示方式 多行LCD数字显示，带背光
组态方式 拨码开关 + PC可编程
最大负载 (V电源 -10V)/0.025A（输出电流）
限制电流≤25mA
电源电压 10…30VDC
响应时间1S
温度漂移 0.008% FS／1℃
长期稳定性 0.05%/年或≤0.1℃/年
外壳材质PC
电路连接 接线端子最大1.5mm2
电缆防水头 M16x1.5
防护等级IP67
工作温度范围 -40…+85℃ 0…95% RH (不结露)
储存温度范围 -40…+85℃ 20…80% RH
附件
组态适配器 HT002-PC
组态软件 HTx10 v1.0
电缆防水接头 尼龙M16x1.5
墙装支架HT001
86盒安装支架 HT002
管装法兰HT003
加长型探杆HT004
薄膜过滤器HT005
