描述
TF 系列现场安装型温度变送器，它能接受2、3、4线热电阻、热电偶及电阻或毫伏输入，并对输入信号进行线性化处理，输出模拟量4…20 mA标准信号，具备HART通讯功能，输出可选配电气隔离功能，还具备符合NAMUR标准的传感器损坏、短路故障预设置等特点。
TF 系列现场安装型温度变送器采用铝合金材质外壳，防护等级可达IP67，有LED显示器与LCD显示器可供用户选择。
该产品采用防雷和抗电快速瞬变(脉冲群)干扰的电路设计。具备了防雷的功能，防雷指标达到感应雷(≤±4000V)连续5次对设备无损害；输入端和输出端均具备抗电快速瞬变(脉冲群)4级干扰的能力；输入输出隔离电压1500V AC。
本产品可有效防护因为感应雷或供电系统内部大功率设备的启停、线路故障、投切动作、变频设备的运行和现场施工时电焊机等原因造成的损坏。
该产品内部线路超低功耗设计，大大降低了仪表工作时因元器件散热而产生的温漂，提高了产品的长期稳定性，延长了使用寿命；量程范围轻松调整；提高了仪表的测量精度；环境温度范围-40…+85℃，可保证仪表在恶劣的环境下正常工作。
主要技术指标
■ 组态方式：拨码开关 + PC可编程 + HART手操器
■ 输入信号：
热电阻Pt100、Cu50、Pt1000…等11种；
热电偶K、E、S、B、R、J、T、N…等10种；
电阻值0…2000Ω；
毫伏值-75…75mV
■ 转换精度：≤0.1％ / 0.1℃
■ 冷端精度：≤1℃（热电偶）
■ 输出信号：
模拟量4…20mA /20…4mA 电气隔离输出；
数字量HART通讯协议
■ 最大负载：
(V电源-9) / 0.025A（输出电流，无显示）
(V电源-11) / 0.025A（输出电流，HART协议型，无显示）
■ 限制电流：≤25mA
■ 响应时间：1S
■ 隔离电压：1500V AC（输入/输出）
■ 报警信号：
可组态设置
低于测量范围 输出降至3.8mA
高于测量范围 输出升至20.5 mA
传感器故障时 可设置为≤3.6mA或≥21.0mA
■ 电源电压：9…30VDC / 11…30VDC （HART协议型）
■ 长期稳定性：≤0.1℃/年或0.05％/年
■ 防护等级：铝合金壳体IP67
■ 显示数位：

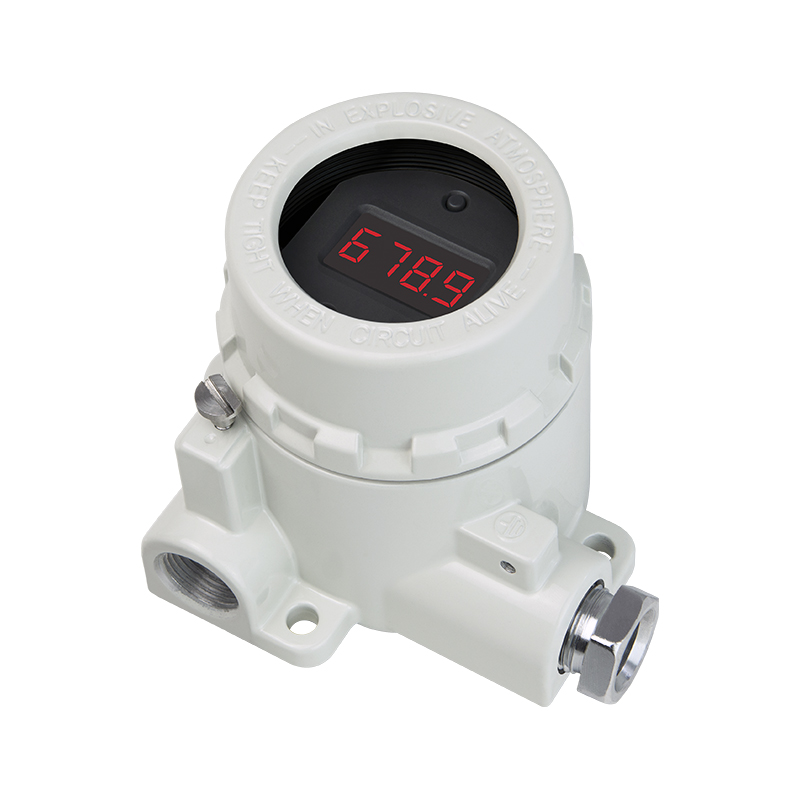

LED 4位显示高度9.32mm;

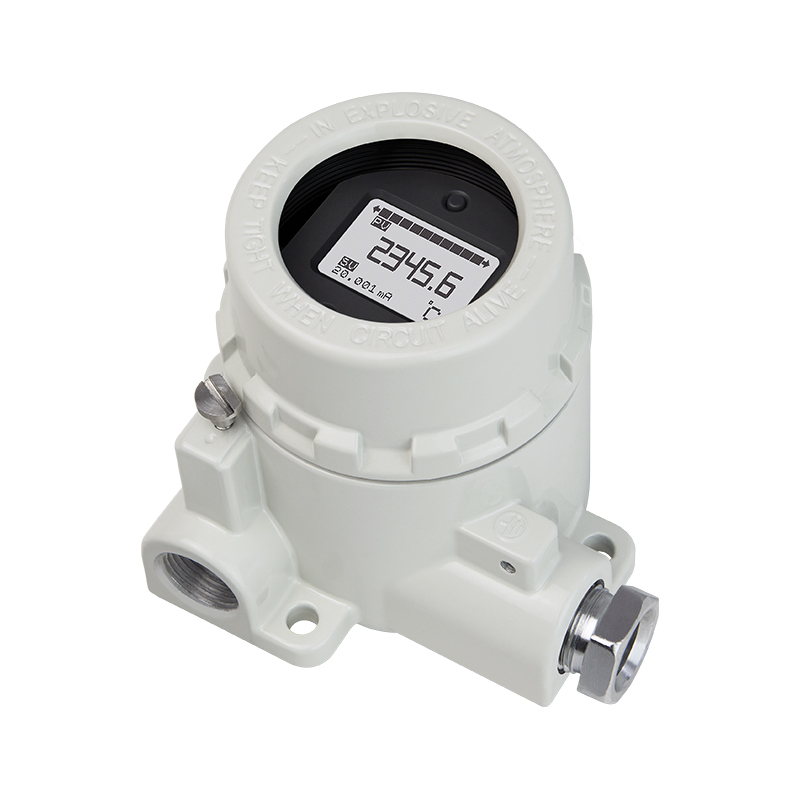

LCD 5位显示 1.4″屏多变量显示;
■ 显示压降：LED压降3V、LCD压降3V
■ 显示精度：0.1％FS±1字
■ 环境温度：
-40…+85℃ （变送器）
-40…+85℃（LED显示器）
-20…+70℃（LCD显示器）
