描述
TH370拨码开关一体化温度变送器是热电阻热电偶输入隔离型HART协议温度变送器 防雷 抗脉冲群抗射频。Pt100、Cu50、Pt1000等11种分度号热电阻输入和E、K、S、B、T、J、R、N分度号8种热电偶输入，以及电阻和电压输入，可进行传感器双支运算，4…20mA输出，输入输出隔离，防雷，抗脉冲群，抗射频干扰，能有效抑制因漏电造成的影响。

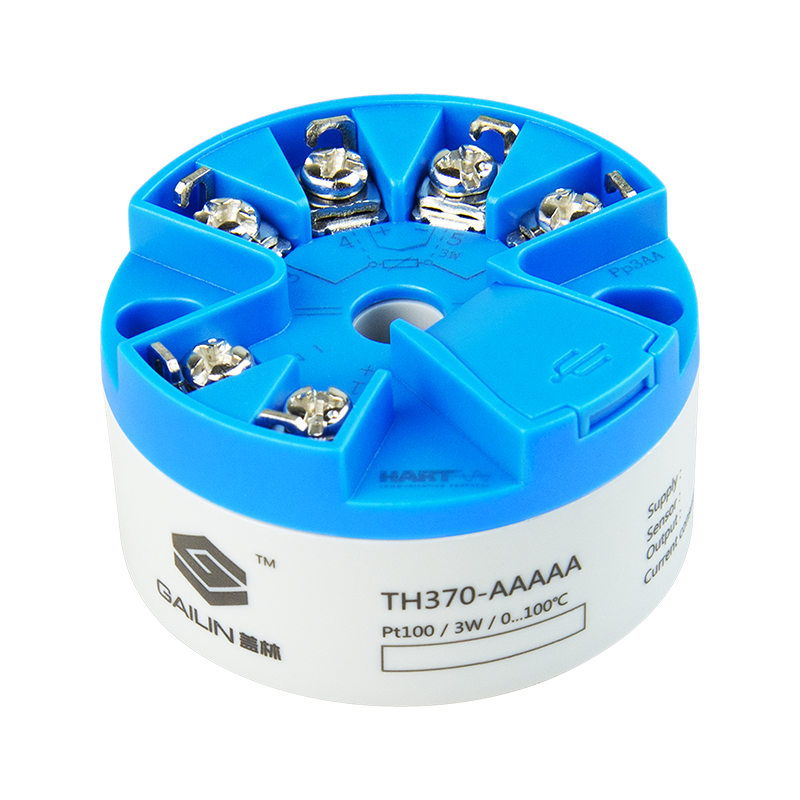

TH370拨码开关型智能温度变送器，是一种可以通过拨码开关设置量程范围的智能型两线制温度变送器，还具备PC和HART手操器可编程的功能。它能接受热电阻、热电偶信号输入，并对输入信号进行线性化处理，输出4…20mA标准信号及HART协议，并传输到DCS、PLC等系统控制设备，输入输出隔离；具有传感器损坏、短路故障信号可预设置等特点。供电方式为输出回路供电，无需另配电源，一般安装在温度传感器的头部接线盒里，安装孔为圆形条状设计，可满足不同尺寸接线盒的要求，也可通过安装支架装在DIN导轨上

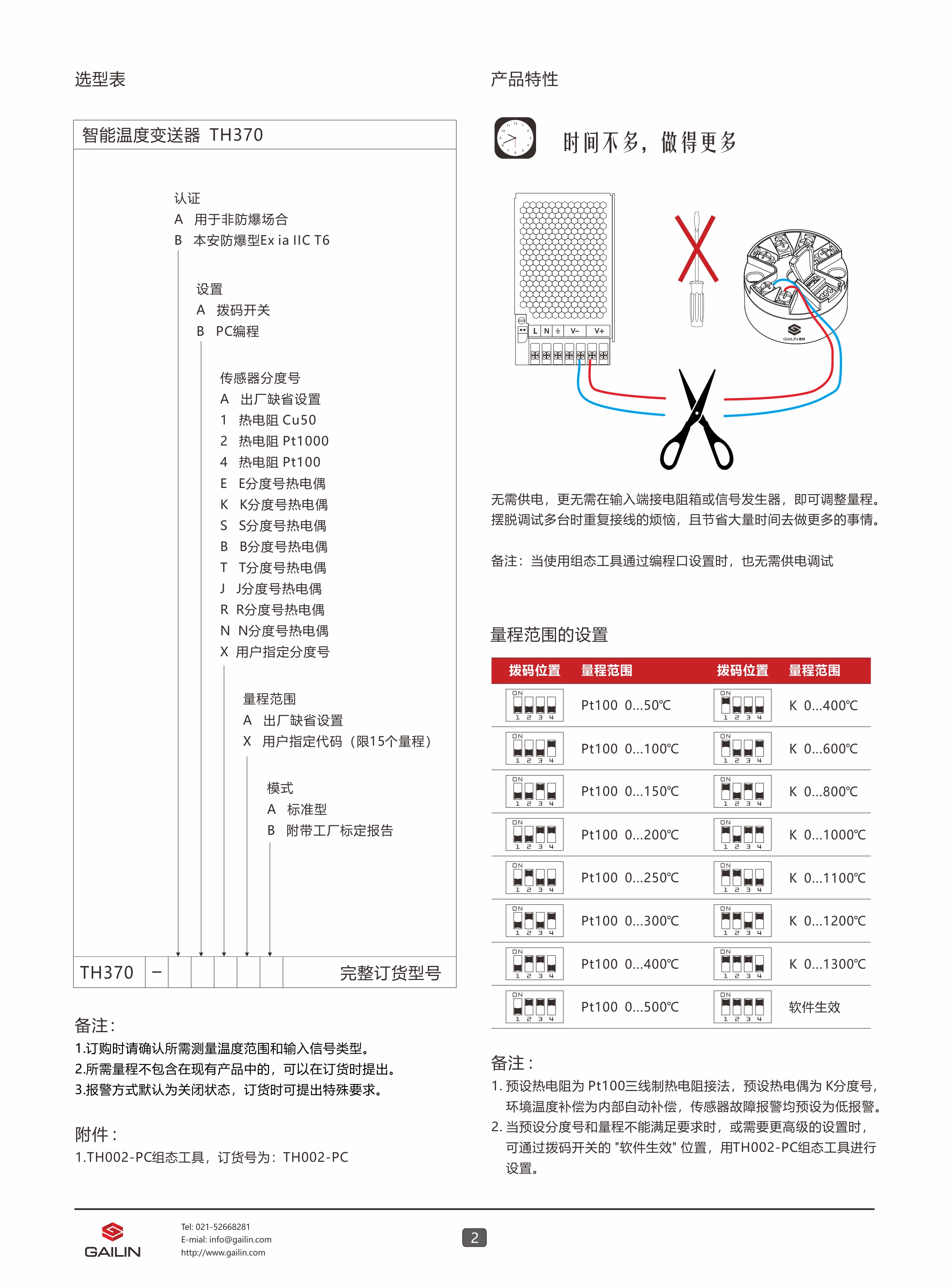

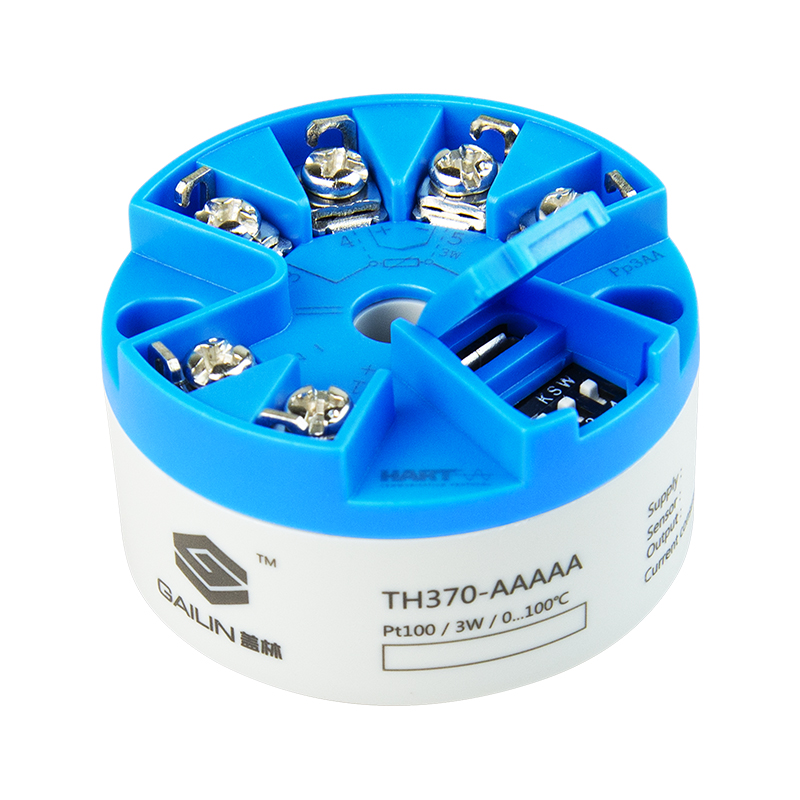

TH370拨码开关型智能温度变送器，在调整量程范围时，无需供电，更无需在输入端接入电阻箱或信号发生器，它简单到只需一把小螺丝刀，调整拨码开关的位置，就能调整量程范围；无论与传感器配套使用时，还是现场使用时，都可以实时调整，极大限度的缩短了调整的时间，同时也降低了调整的难度，从此不需要再去学习那些繁琐的组态方法了；有了直观的拨码开关，就可以通过拨码开关的位置，来查看当前所设置的量程范围，这种量程直观的特性，简单易懂，所见即所得，同时也将调整量程范围时的错误几率降到极低。
该产品采用防雷和抗电快速瞬变(脉冲群)干扰的电路设计。具备了防雷的功能，防雷指标达到感应雷(≤±4000V)连续5次对设备无损害；输入端和输出端均具备抗电快速瞬变(脉冲群)4级干扰的能力；输入输出隔离电压1500V AC。本产品可有效防护因为感应雷或供电系统内部大功率设备的启停、线路故障、投切动作、变频设备的运行和现场施工时电焊机等原因造成的损坏。
该产品采用紧凑的结构设计，安装方便；内部线路的超低功耗设计，大大降低了仪表工作时因元器件散热而产生的温漂，提高了产品的长期稳定性，延长了使用寿命；量程范围轻松调整；提高了仪表的测量精度；环境温度范围-40…+85℃，可保证仪表在恶劣的环境下正常工作。
主要技术指标
组态方式：拨码开关 + PC可编程 + HART手操器
供电调试：无需供电且无需信号给定便能调试
输入信号：Pt100、Cu50、Pt1000、K、E、S、B、R、J、T、N
转换精度： ≤0.1% 或 0.1℃ （可定制更高精度）
输出信号：模拟量 4…20mA (两线制)；数字量 HART协议
报警信号：符合 NAMUR NE43 电流输出标准。
传感器故障时，输出≤3.6mA，或≥21.5 mA
最大负载：（V电源 -12V）/0.025A（输出电流）
限制电流：≤25mA
电源电压：12…30VDC
响应时间：1S
隔离电压：1500V AC
抗浪涌：±4000V（≤5次）
抗脉冲群： 级4
抗射频干扰：>10V/m（80MHz…1000MHz）
环境温度：-40…+85℃
温度漂移：0.005% FS／1℃
长期稳定性：≤0.1℃/年或 0.05%/年
