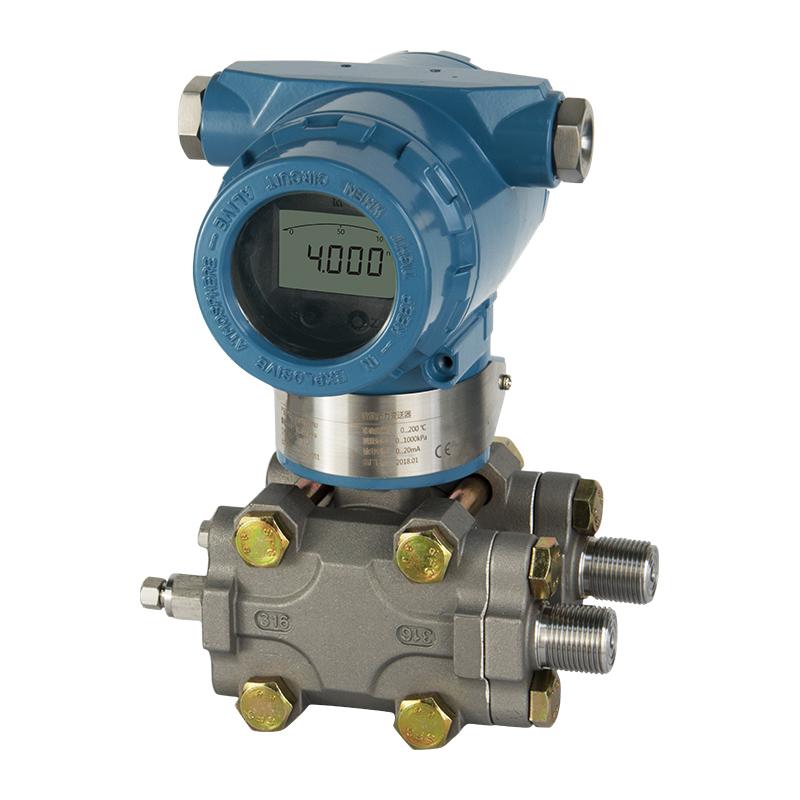

SUP760ND系列单晶硅压力/差压变送器

¥5,800.00

SUP760ND系列单晶硅压力/差压变送器,采用进口硅片作为压力检测元件,采用国际先进封装技术,使产品更加稳定,保证长期使用的可靠性,搭配高精度变送器,采用多点温度补偿,使传感器在不同温度范围内准确测量现场压力,变送器自带HART协议通信功能,用通讯手操器或采用HART协议的其它主机可在控制室、变送器现场或只要同控制回路相连的任何地方同它进行双向通讯(读、写数据和诊断)。


特点

■ 高精度,量程比为50:1
■ 量程范围从100Pa至40MPa
■ 过程隔离膜片为316L不锈钢、哈氏合金、钽等可选
■ 小型,轻便易于安装
■ 带有EEPROM,断电时不会丢失数据



选型手册         官方旗舰店 在线下单

描述

描述

SUP760ND系列单晶硅压力/差压变送器,采用进口硅片作为压力检测元件,采用国际先进封装技术,使产品更加稳定,保证长期使用的可靠性,搭配高精度变送器,采用多点温度补偿,使传感器在不同温度范围内准确测量现场压力,变送器自带HART协议通信功能,用通讯手操器或采用HART协议的其它主机可在控制室、变送器现场或只要同控制回路相连的任何地方同它进行双向通讯(读、写数据和诊断)。


特点

■ 高精度,量程比为50:1
■ 量程范围从100Pa至40MPa
■ 过程隔离膜片为316L不锈钢、哈氏合金、钽等可选
■ 小型,轻便易于安装
■ 带有EEPROM,断电时不会丢失数据





SUP系列详细介绍

SUP系列压力/差压变送器有多种结构形式,采用全隔离电路设计技术,能准确测量压力、绝压、差压、流量、真空度、液位和密度。该产品已广泛应用于石油、化工、冶金、电力、食品、造纸、医药、机械制造、科学实验和航空军事等行业。SUP系列变送器由于采用全隔离电路设计,对供电电源和传感器信号进行隔离处理,大大提高了整机的稳定性和抗干扰能力。SUP系列变送器除了具有以往的智能变送器零位调节、量程和零压微调三个基本功能键外,还设计了通过三键组合显示,完成在线无源迁移,设置显示工程单位,线性/平方根转换、设定阻尼时间和恒流输出等功能。SUP系列变送器还具有参数数据备份和恢复功能,当数据损坏时,通过三个按键在线还原损坏的数据资料,并可以及时修改及时备份数据。SUP系列变送器的按键功能可以通过公司配套的SUP通信软件或SUP手操作器来实现。





工作原理

1、传感器工作原理
SUP系列压力变送器采用的压力传感器,其实质为单晶硅体平衡桥传感器。过程(液体、气体或蒸汽)压力经变送器一侧的压力容室作用于传感器隔离膜片上,如图1、2所示。通过“灌充液”传导至其内部的“单晶硅平衡桥路”上,测量绝对压力时,基准压力为零压力;当测量表压力时,基准压力为大气压;当测量差压时,基准压力为低端压力。



2、电子部件工作原理
SUP系列压力/差压变送器电子部件内的 “振荡解调器” 接收来自压力/差压传感器的电压信号,将其送入“A/D信号转换器”,用于温度补偿的 “热敏电阻” 的信号直接进入 “A/D信号转换器” 。两路信号叠加后经 “A/D信号转换器” 转换成复合数字信号,经“光偶隔离器” 隔离处理后进入 “微处理器(CPU)” 中进行数字处理。经CPU处理后的复合数字信号进入 “D/A转换器” ,经 “D/A转换器” 处理后转换成环路(4…20)mA DC信号,通过“电源隔离变压器”输出至控制系统中进行处理。HART协议使用工业标准的BELL202频率相移键控(FSK)技术,以1.2或2.2kHz的数字信号叠加在(4…20)mA环路上实现通信。来自(4…20)mA环路上的 “HART通信器“ 发送的HART数字信号,经 ”HART通信模块“ 解调后进入 ”微处理器(CPU)“ 进行调制处理,再送入 ”HART通信模块“ 经 ”电源隔离变压器“ 送回到(4…20)mA环路中被 ”HART通信器” 接受,如图3所示:



技术参数

1、功能参数
测量介质范围:液体、气体和蒸汽。
环境温度:(-25 … +80)℃
相对湿度:(5 … 95)%RH
量程和零点:可用本机实测量程和零点的调整,或用HART手操器远程调整。
安全防护:抗静电冲击、浪涌电流,过载保护功能强。
输出:两线制(4 …20 ) 隔离直流信号叠加4 20 mA HART数字信号输出,可选择线性或开方输出,最大输出电流不超过21mA。
电源:常用工作电源24V DC,无负载时变送器可在15V DC工作,最高工作电源为32V DC。HART通讯时供电电源范围为(18.5…32)V DC。

负载范围:变送器负载能力与其供电电源有关,负载电阻RL与电源电压Vs的关系如下:

2、技术指标
准确度等级:0.075级、0.1级、0.2级、0.5级
稳 定 性:12个月内最大量程的±0.2%。
温度影响:变送器温度系数,应不超过表1 的规定。

绝缘性能:在环境温度为( 15… 35)℃,相对湿度为(45 … 75)%时,变15 35 45 75 送器输出端子对外壳的绝缘电阻不小于20MΩ;在施加频率为50Hz的500V试验电压,历时1min无击穿和飞弧现象。
静压影响:静压影响仅适用于测量差压的变送器。并以标准大气压为零点输出值的变化量来衡量。其静压影响不超过表2的规定。



机械振动:振动频率:50Hz,全振幅:0.2mm,历时2小时振动,其测量下限值及量程变化量<0.075%。
安装位置影响:变送器在安装位置上倾斜±10°时,其测量下限值和量程的变化量应不大于基本误差绝对值的三分之一或200Pa(取其大者)。
引压连接:变送器压力容室上连接孔为1/4NPT,带有丁字接头的连接螺纹为M20x1.5(外螺纹)。
重 量:SUP760约4kg(不包括附件)。





现场安装连接

1、电气安装连接
如图5所示:供电电源通过信号线连接到变送器,电源和信号共用一对电线。电源接线端子分为正、负端并设置在仪表壳的电源仓室内。接线时,拧下电源仓盖,经电源线穿线孔按正、负极将电源信号线连接在正、负接线端子上。

电源信号线可用双绞线,在电磁干扰较为严重的现场,建议使用屏蔽线,并良好接地。电源信号线的截面积应为0.75≤S≤2.5mm²,不能与其他电源线一起穿在同一金属管中或放在同一线槽内,也不应通过强电设备附近。仪表壳上的穿线孔,用密封塞(螺纹为M20x1.5)密封,以避免仪表壳的电源仓室内潮气积聚。如果电源线穿线孔不便密封,应使穿线孔朝下,以便排出液体。



2、机械安装连接
对于SUP760系列变送器,安装型式主要有:管装弯支架、板装弯支架、管装平支架、板装平支架和 L 型支架五种,安装支架形状、尺寸(单位:mm)和安装型式如图所示。



对于SUP系列T型压力变送器以及SUP728系列变送器,安装支架形状可采用L型支架,尺寸(单位:mm)和安装型式如图所示。





变送器的压力容室上的导压连接孔为1/4NPT螺纹孔,导压连接头主要有四种,如下图所示。





差压变送器三阀组的使用

1、为避免差压变送器单端受压造成过载损坏,在差压变送器现场的高低压口之间,建议加装三阀组,连接方式参考下图。
2、测量前,先打开T2,再顺序打开T3、T1,待管道压力稳定后,关闭T2,即可进行差压或流量检测。(T4、T5为泄放阀)
3、变送器建议选用水平安装形式,其他形式安装可能会影响零点输出。



选型介绍

根据壳体和外型结构大小的不同,我们将产品分为两大类:SUP760系列和SUP728系列,本节列出了SUP760系列和SUP728系列压力/差压变送器的种类、规格型号、结构材料、外形尺寸、选配附件和订货代码等资料。
选型时,测量类型、测量范围可参照选型表来确定。如需正、负迁移,须注明迁移量值,迁移量值不能超过所选量程段的测量范围。其他资料按照“产品类别”一节来选择。
如果需订购在本节中没有列出的特殊品种的变送器,请告知我们,我们将尽力满足您的需求。

SUP760系列压力变送器壳体连接螺纹可以选择M55x16牙,M56x1.5和M48x1.5三种规格,具体要求可以在订单中备注。
SUP760系列根据现场安装方式的不同,划分SUP760N(基表),SUP760T(直接安装),SUP760L(侧装/直装),SUP760Y(远传)等子系列产品,在产品选型时,请根据现场实际需求的安装方式进行选择。

SUP728系列压力/差压变送器采用壳体螺纹尺寸M27x2,或直接出线的类型,根据现场的不同应用,可以采用不同类型的传感器,可选多种电路板类型(模拟板,数字板,智能板等)。因为其小巧灵活的安装方式,已被广泛应用于各个领域。
