适合超高压应用

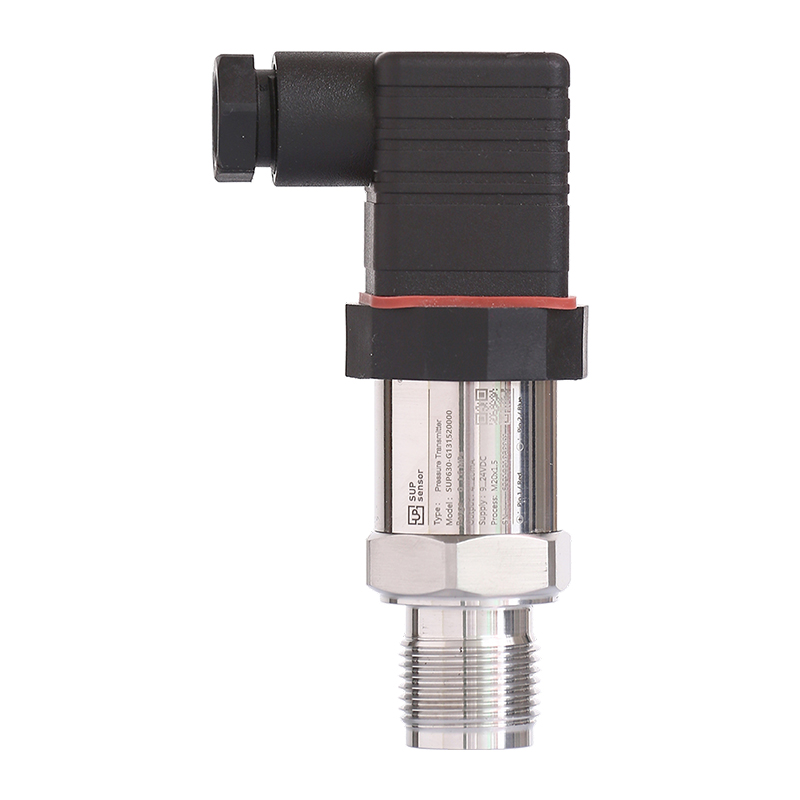

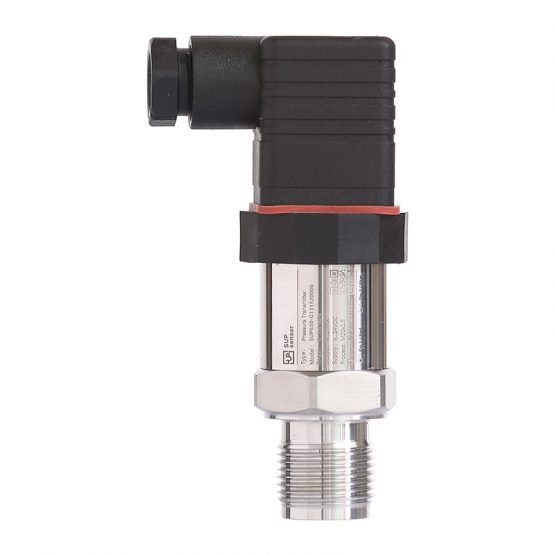

SUP630 系列溅射薄膜压力变送器采用耐高压设计，产品结构合理，体积紧凑，适合高达 200 Mpa 的高压应用，是为数不多的可以可靠测量高压的压力测量仪表。
高准确度
该型号压力变送器可长期保持高稳定性，具有极高的准确度，测量范围高达 0 … 200 MPa ，并且用户可选择更高准确度 (0.25%) 版本。
抗干扰能力强
SUP630 系列溅射薄膜压力变送器，具有防雷抗浪涌功能，以及卓越的抗电磁干扰(EMC)性能，更轻松应对严酷环境。
长使用寿命
SUP630 系列溅射薄膜压力变送器具备高过载能力，专门针对动态压力环境应用而研发，具有卓越的负载循环稳定性，从而进一步延长了使用寿命。尤其液压行业、高压冲洗行业用户，强烈推荐选择本系列产品。
实用性
我们可提供本选型表中列举的所有版本的变送器，并且可以在短时间内完成交付。此外，我们库存充足，可在第一时间内实现交付，满足客户迫切的应用要求。
服务
我们提供在售前、售中、售后的相关技术服务。具体的应用中，我司应用工程师会根据用户的现场实际应用环境选择相应的产品，制定符合应用要求的解决方案。
负载 (Ω)
■ 电流输出（两线制）：mA≤(电源- 10 V)/0.02A
■ 电压输出（三线制）：>最大输出信号/1mA
准确度
在参考条件下的准确度包括非线性误差、迟滞/回差、零点偏移和终值偏差（相当于测量误差，符合IEC 61298-2标准）。
准确度 0.5% (更高准确度 0.25% 版本可定制)
■ 非线性误差：0.1% FS
■ 迟滞/回差：0.2% FS
■ 零点偏移：0.15% FS
■ 终值偏移：0.05% FS
介质温度 0 … 80°C 条件下的温度误差
■ 通常情况下 ： ≤ 量程的 ± 1.0 %
■ 通常情况下 ： ≤ 量程的 ± 2.0 % (特殊测量范围)
■ 最大 ： ≤ 量程的 ± 2.5 %
参考条件下的长期稳定性
■ ≤ 量程的 0.1 % / 年
■ ≤ 量程的 0.2 % / 年 (特殊测量范围)
参考环境（符合IEC 61298-1标准）
■ 环境温度 ： 15 … 25 °C
■ 大气压力 ： 86 … 106 kPa
■ 相对湿度 ： 45 … 75 %
■ 电源电压 ： 24 V DC
■ 安装位置 ： 仪表在垂直安装位置进行校验，压力连接件朝下。
供电电源
电源
所需电源取决于所选择的输出信号
■ 4 … 20 mA ： 10 … 30 V DC
■ 0 … 5 V DC ： 10 … 30 V DC
■ 0 … 10 V DC ： 14 … 30 V DC
电流源
■ 电流输出 (2线制) ： 电流信号，最大为 35 mA
■ 电压输出 (3线制) ： 8 mA
工作条件
防护等级（符合IEC 60529标准）
具体防护等级，请参见“电气连接”
要实现本手册中所述的防护等级，必须使用达到相应防护等级的配套接头进行插接。
抗振动稳定性（符合IEC 60068-2-6标准）
0.35 mm (10 … 55 Hz)
抗冲击稳定性（符合IEC 60068-2-27标准）
100 g (2.4 mS)
温度
■ 介质温度 ： -40 … +150 ℃
■ 环境温度 ： -40 … +85 ℃
■ 储存温度 ： -40 … +85 ℃
响应时间
■ 电流输出 : < 5 mS
■ 电压输出 : < 1 mS
预热时间
< 10分钟
防护等级
防护等级请参见“电气连接”章节
文中所述的防护等级仅在配备防护等级相仿的匹配接头时适用防护等级（符合IEC 60529标准）
重量
约0.2KG,净重量，无安装附件
过程连接
提供三种标准压力连接，M20*1.5、G1/4、G1/2；可根据客户要求提供其他连接。
材料
接液部件
■ 过程连接件 ： 304 / 316 不锈钢
■ 传感器 ： 17-4 PH
非接液部件
■ 外壳：304 / 316 不锈钢
■ 赫斯曼接头：PA
应用
■ 液压设备
■ 高压清洗
■ 工程机械
■ 注塑机
■ 试验平台的构造
■ 高压巴氏灭菌
功能特性
■ 金属厚膜传感器，可耐高压和冲击，适用于高压测量
■ 传感器全焊接密封，更加安全可靠
■ 测量压力可达 200 MPa
■ 使用寿命长，降低重复校准成本
■ 多种过程接口可选
■ 多种电气接口可选
