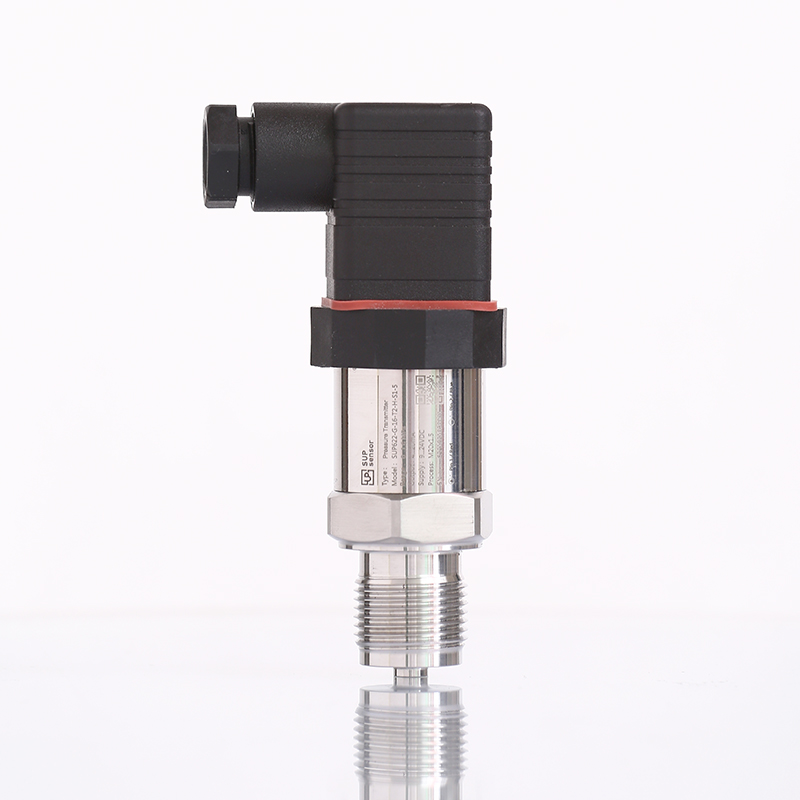

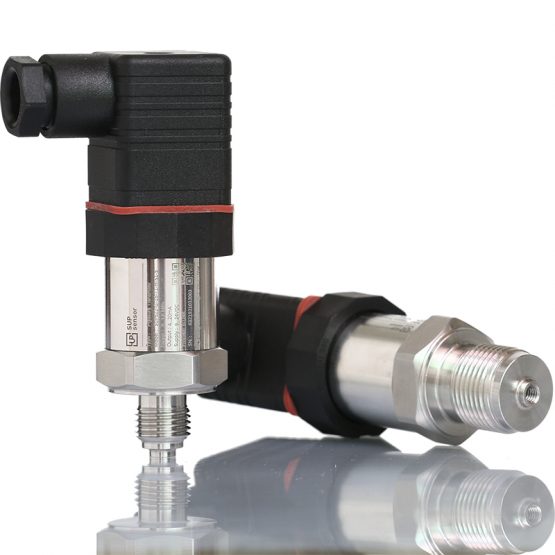

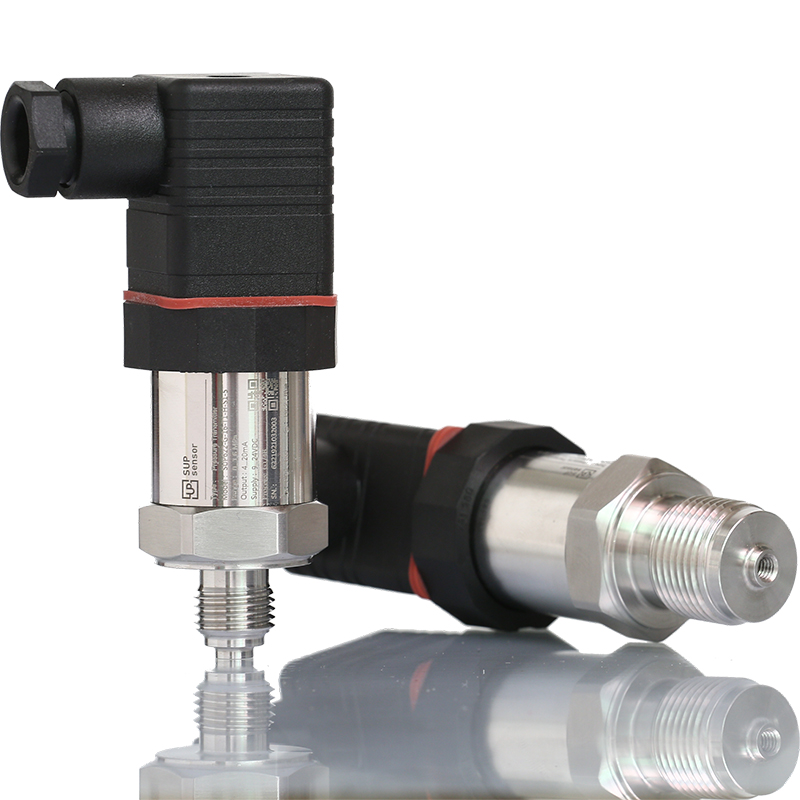

SUP622全量程温补型压力变送器

¥1,200.00

应用
■ 机械制造
■ 液压和气动技术
■ 泵及泵站
■ 工矿企业过程压力监控
■ 暖通设备
■ 环保水处理行业

功能特性
■ 测量范围:0.04MPa至 0…4MPa
■ 非线性度:±0.2 % FS
■ 输出信号:4 … 20 mA,DC 0 … 10 V,DC 0 … 5 V和其他
■ 电气接口:赫斯曼接头DIN 175301-803 A,圆形航空接头M12 x 1,PG9直接出线

选型手册         官方旗舰店 在线下单

SKU: SUP622 分类: 标签: , , ,

描述

描述

适合一般工业应用的SUP622型全量程温补压力变送器是有高测量要求用户的理想解决方案。该型号变送器具有非常好的准确度,不仅坚固耐用而且具备多种版本,可满足各种的应用要求。



功能性

根据我公司20年生产经验与现场应用经验相结合,该产品可提供从0 … 0.04至0 …4MPa的测量范围,支持所有常见压力单位。这些测量范围几乎能以任意方式与所有标准工业输出信号、国际通用过程连接件以及各式电气接口相组合。

此外,该型号变送器还提供了多种选项,如不同的综合精度等、扩展温度范围以及客户定制的引脚分配。



实用性

我们可提供本选型表中列举的所有版本的变送器,并且可以在短时间内完成交付。此外,我们库存充足,可在第一时间内实现交付,满足客户迫切的应用要求。



服务

我们提供在售前、售中、售后的相关技术服务。具体的应用中,我司应用工程师会根据用户的现场实际应用环境选择相应的产品,制定符合应用要求的解决方案。



性能测试标准及基准条件

测试标准:依据GB/T28474,IEC60770;从零点的量程,电流和电压模拟信号输出,端基微调到设定值,此过程符合压力变送器的检定流程,并提供相对应的技术标定证书;



负载 (Ω)

■ 电流输出(两线制):mA≤(电源- 10 V)/0.02A
■ 电压输出(三线制):>最大输出信号/1mA



性能

稳定性:±0.1%量程上限/年



参考条件下的准确度

含非线性度、迟滞、零点漂移和终值偏差(相应测量公差符合IEC 61298-2标准)



电源影响

当电压在5.5V-30V范围内进行变化,其零点和满量程的误差不会超过±0.005%满量程上限/V。



安装位置影响

任意位置安装,最大不超过400Pa的量程误差。



振动影响

按GB/T1827.3/IEC61298-3测试,<0.1%量程上限。



环境温度影响

在-20℃-80℃范围内总影响量≤ 0.2 %FS/10 K



绝缘电阻

≥20MΩ@参考条件下,100VDC。



供电电源

DC 9V-30V



响应时间

≤2ms



防护等级

防护等级请参见“电气连接”章节
文中所述的防护等级仅在配备防护等级相仿的匹配接头时适用防护等级(符合IEC 60529标准)



重量

约0.2KG,净重量,无安装附件



过程连接

提供三种标准压力连接,M20*1.5、G1/4、G1/2;可根据客户要求提供其他连接。



材料

接液部件
■ 316L不锈钢

非接液部件
■ 外壳:316不锈钢
■ 内部压力传输介质:硅油
■ 卡箍螺母:PA
■ 赫斯曼接头:PA
■ 卡箍螺母上的O型圈:丁晴橡胶
■ 平垫圈:异形氟橡胶



应用

■ 机械制造
■ 液压和气动技术
■ 泵及泵站
■ 工矿企业过程压力监控
■ 暖通设备
■ 环保水处理行业



功能特性

■ 测量范围:0.04MPa至 0…4MPa
■ 非线性度:±0.2 % FS
■ 输出信号:4 … 20 mA,DC 0 … 10 V,DC 0 … 5 V和其他
■ 电气接口:赫斯曼接头DIN 175301-803 A,圆形航空接头M12 x 1,PG9直接出线











质量保障

所售的产品均为盖林官方产品,产品质保五年,终身维护,请您放心购买。



色差说明

因拍摄光线、电脑显示器的差异,会存在色差,此类问题并不属于商品质量问题。



关于快递

本公司默认快递是中通、申通、圆通、韵达,如需其他快递,需补邮费,签收快递前检查商品是否完好无损,如发现缺货或商品有破损,可拒签并第一时间联系客服处理。



关于退货

本公司承诺7天无理由退货,如收到货物24小时内有异常的请在24小时内联系客服,因产品质量的原因,往返运费由本店独自承担,如因买家造成退换货,往返的运费由买家独自承担、特殊定制产品无质量问题不可退货。



关于发票

开增值税普通发票需提供单位名称及税号。开增值税专用票需提供单位名称、税务登记号、地址、电话、开户银行及账号发票内容为商品明细。第一次开专用增值税票,需提供合法的营业执照复印件、税务登记证复印件、一般纳税人则个证书。(注:票据需收到款后第二个工作日寄票)



其他信息

重量 200 g
