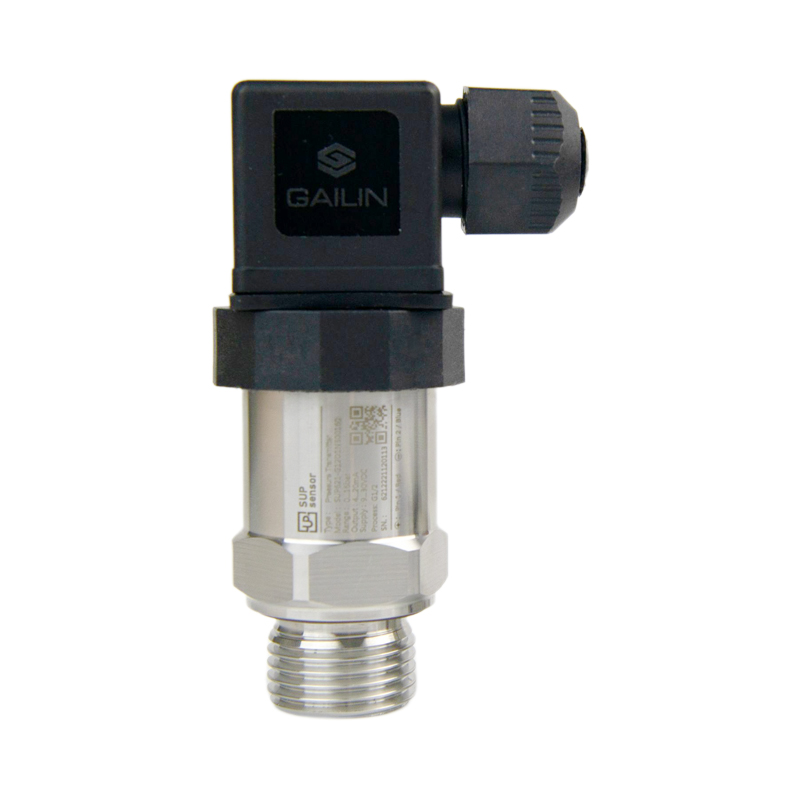

SUP621全量程温补型压力变送器

¥800.00

应用
■ 机械制造
■ 液压和气动技术
■ 泵及泵站
■ 工矿企业过程压力监控
■ 暖通设备
■ 环保水处理行业

功能特性
■ 扩散硅传感器,经过 -10 … 70℃ 多点温度补偿
■ 传感器全焊接密封,更加安全可靠
■ 测量压力可达 6 MPa
■ 使用寿命长,降低重复校准成本
■ 多种过程接口可选
■ 多种电气接口可选

选型手册-中文          选型手册-英文           官方旗舰店 在线下单

SKU: SUP622-1 分类: 标签: , , ,

描述

描述

适合一般工业应用的SUP621型全量程温补压力变送器是有高测量要求用户的理想解决方案。该型号变送器具有非常好的准确度,不仅坚固耐用而且具备多种版本,可满足各种的应用要求。



功能性

根据我公司20年生产经验与现场应用经验相结合,该产品可提供从0 … 0.04至0 …6MPa的测量范围,支持所有常见压力单位。这些测量范围几乎能以任意方式与所有标准工业输出信号、国际通用过程连接件以及各式电气接口相组合。

此外,该型号变送器还提供了多种选项,如不同的综合精度等、扩展温度范围以及客户定制的引脚分配。



高准确度

该型号压力变送器可长期保持高稳定性,具有极高的准确度,测量范围高达 0 … 6 MPa ,并且用户可选择更高准确度 (0.25%) 版本。



抗干扰能力强

SUP621 系列全量程温补型压力变送器,具有卓越的抗电磁干扰(EMC)性能,更轻松应对严酷环境。



服务

我们可提供本选型表中列举的所有版本的变送器,并且可以在短时间内完成交付。此外,我们库存充足,可在第一时间内实现交付,满足客户迫切的应用要求。

我们提供在售前、售中、售后的相关技术服务。具体的应用中,我司应用工程师会根据用户的现场实际应用环境选择相应的产品,制定符合应用要求的解决方案。

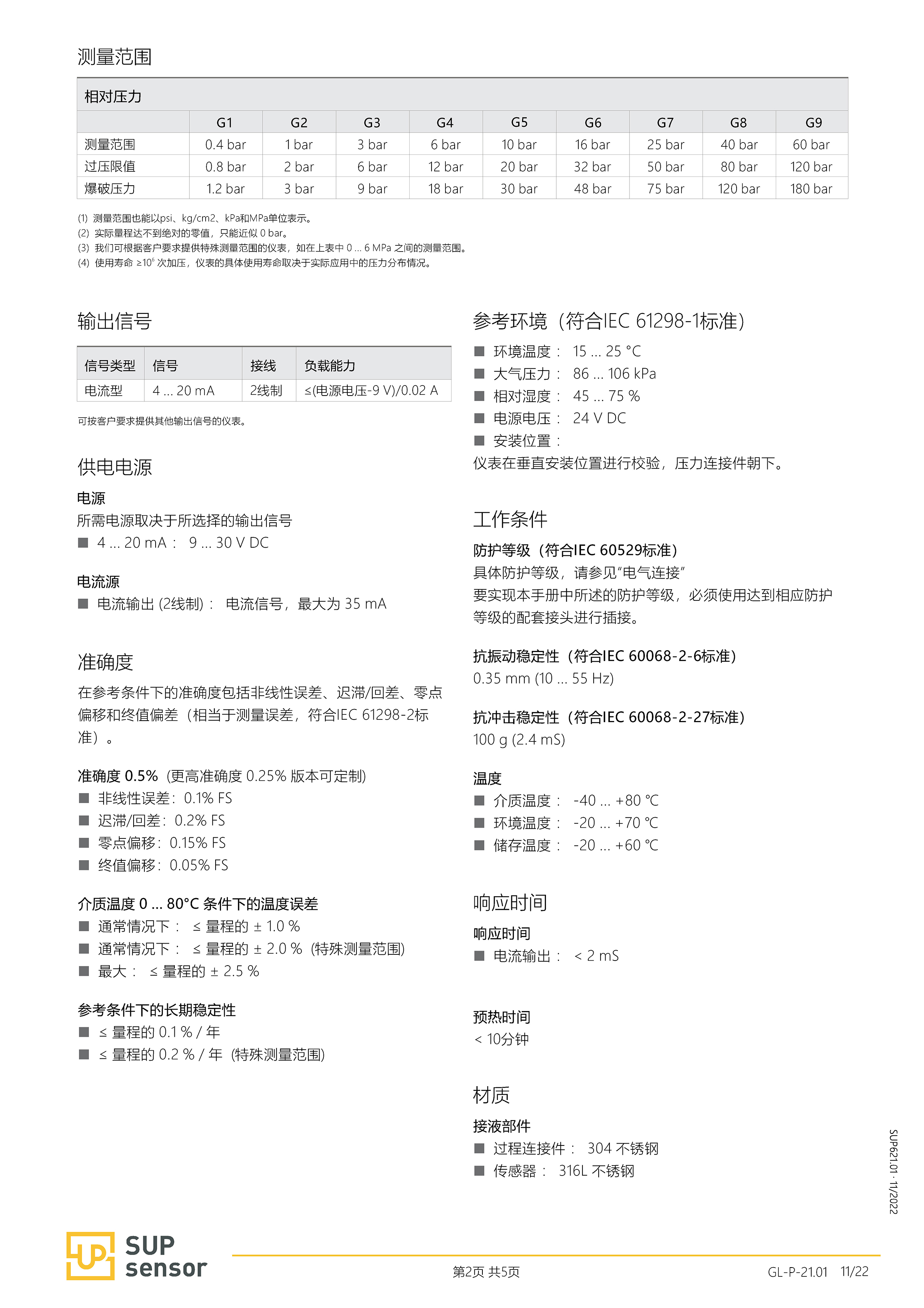

性能测试标准及基准条件

测试标准:依据GB/T28474,IEC60770;从零点的量程,电流和电压模拟信号输出,端基微调到设定值,此过程符合压力变送器的检定流程,并提供相对应的技术标定证书;



负载 (Ω)

■ 电流输出(两线制):mA≤(电源- 9 V)/0.02A



性能

参考条件下的长期稳定性
■ ≤ 量程的 0.1 % / 年
■ ≤ 量程的 0.2 % / 年 (特殊测量范围)



参考条件下的准确度

在参考条件下的准确度包括非线性误差、迟滞/回差、零点偏移和终值偏差(相当于测量误差,符合IEC 61298-2标准)。

准确度 0.5% (更高准确度 0.25% 版本可定制)
■ 非线性误差:0.1% FS
■ 迟滞/回差:0.2% FS
■ 零点偏移:0.15% FS
■ 终值偏移:0.05% FS



电源影响

当电压在9V-30V范围内进行变化,其零点和满量程的误差不会超过±0.005%满量程上限/V。



安装位置影响

任意位置安装,最大不超过400Pa的量程误差。



抗振动稳定性

符合IEC 60068-2-6标准,0.35 mm (10 … 55 Hz)



抗冲击稳定性

符合IEC 60068-2-27标准,100 g (2.4 mS)



环境温度影响

在-20℃-80℃范围内总影响量≤ 0.2 %FS/10 K



介质温度 0 … 80°C 条件下的温度误差
■ 通常情况下 : ≤ 量程的 ± 1.0 %
■ 通常情况下 : ≤ 量程的 ± 2.0 % (特殊测量范围)
■ 最大 : ≤ 量程的 ± 2.5 %



绝缘电压

≥20MΩ@参考条件下,500VDC。



供电电源

电源
所需电源取决于所选择的输出信号
■ 4 … 20 mA : 9 … 30 V DC

电流源
■ 电流输出 (2线制) : 电流信号,最大为 35 mA



响应时间

≤2ms



防护等级

防护等级(符合IEC 60529标准)
具体防护等级,请参见“电气连接”
要实现本手册中所述的防护等级,必须使用达到相应防护等级的配套接头进行插接。



重量

约0.2KG,净重量,无安装附件

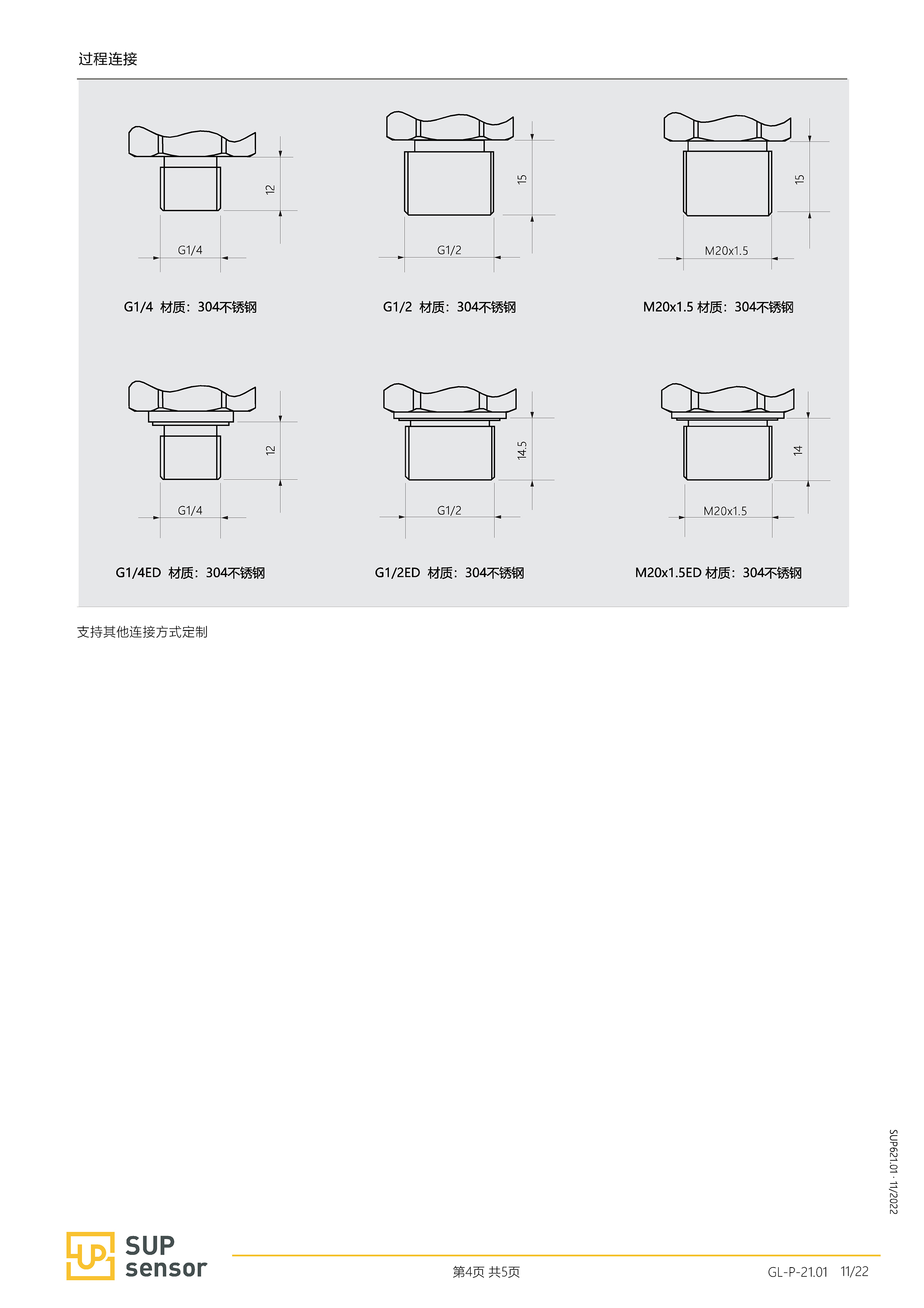

过程连接

提供六种标准压力连接,G1/4、G1/2、M20*1.5、G1/4ED、G1/2ED、M20*1.5ED;可根据客户要求提供其他连接。



材料

接液部件
■ 过程连接件 : 304 不锈钢
■ 传感器 : 316L 不锈钢

非接液部件
■ 外壳:304不锈钢
■ 内部压力传输介质:硅油
■ 卡箍螺母:PA
■ 赫斯曼接头:PA
■ 卡箍螺母上的O型圈:丁晴橡胶
■ 平垫圈:异形丁晴橡胶或氟橡胶,可选



应用

■ 机械制造
■ 液压和气动技术
■ 泵及泵站
■ 工矿企业过程压力监控
■ 暖通设备
■ 环保水处理行业



功能特性

■ 扩散硅传感器,经过 -10 … 70℃ 多点温度补偿
■ 传感器全焊接密封,更加安全可靠
■ 测量压力可达 6 MPa
■ 使用寿命长,降低重复校准成本
■ 多种过程接口可选
■ 多种电气接口可选
