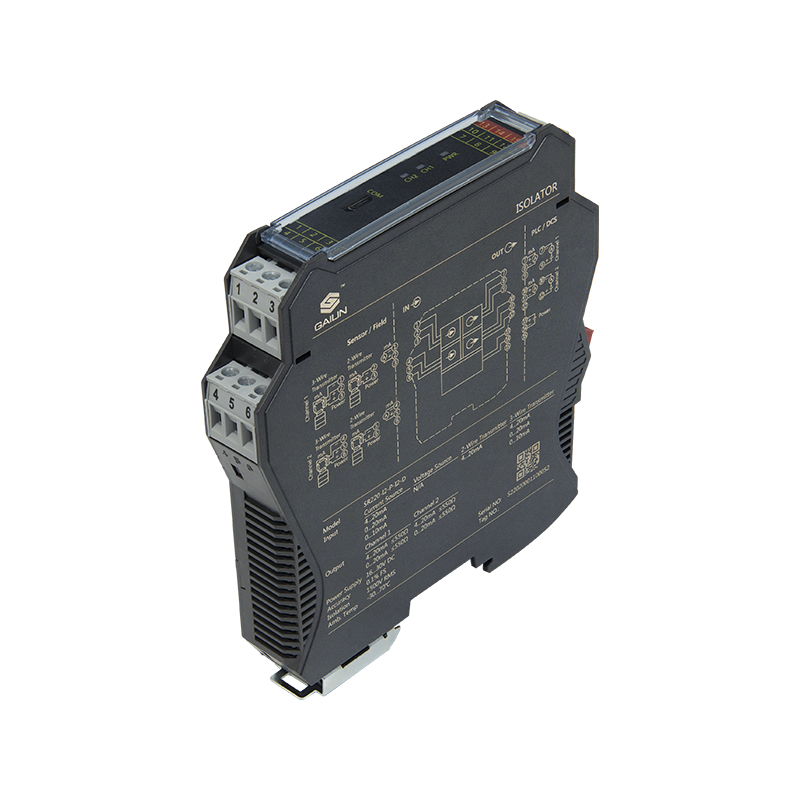

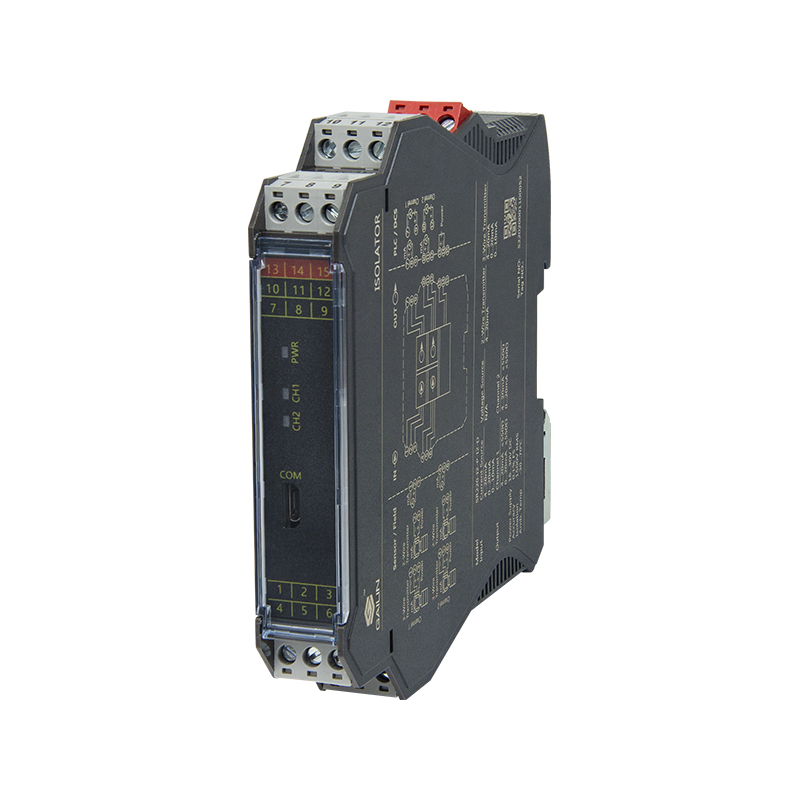

SR220电流型二入二出信号隔离器

¥720.00

SR220电流型二入二出信号隔离器,主要应用在控制系统中,提升抗干扰能力。可以为现场设备提供隔离的直流电源,并接受现场设备的4…20mA等电流信号,也可以单独接受电流源信号输入;经过隔离、干扰抑制等处理后,向控制室的DCS、PLC控制系统或其它仪表输出二路隔离4…20mA电流信号。本仪表采用24VDC供电,输入、输出和电源三隔离,同一台产品可具备隔离器、配电器等功能。



选型手册         官方旗舰店 在线下单

SKU: SR220 分类: ,

描述

描述

SR220电流型二入二出信号隔离器,主要应用在控制系统中,提升抗干扰能力。可以为现场设备提供隔离的直流电源,并接受现场设备的4…20mA等电流信号,也可以单独接受电流源信号输入;经过隔离、干扰抑制等处理后,向控制室的DCS、PLC控制系统或其它仪表输出二路隔离4…20mA电流信号。本仪表采用24VDC供电,输入、输出和电源三隔离,同一台产品可具备隔离器、配电器等功能。

该系列产品采用紧凑结构设计,安装方便;内部线路的超低功耗设计,大大降低了仪表工作时因元器件散热而产生的温漂,提高了产品的长期稳定性,延长了使用寿命;提高了仪表的测量精度;具有电源反接保护功能,还具备输入输出耐压保护功能;环境温度范围-30℃…+70℃,可保证仪表在恶劣的环境下正常工作。



主要技术指标

■ 输入信号:4…20mA、0…20mA、0…10mA
■ 输出信号:4…20mA、0…20mA、0…10mA
■ 负载电阻:≤550Ω / 通道
■ 输出精度:≤0.1% (RL=250Ω;+≤0.02%/100Ω)
■ 配电电压:空载不高于 26V,满载不低于 23V
■ 隔离电压:≥1500V AC (输入 / 输出 / 电源之间)
■ 绝缘电阻:≥100MΩ (输入、输出、电源/ 外壳)
■ 温度漂移:0.005%FS/1℃ ( RL=250Ω )
■ 功率消耗:1W (24V DC 供电,单路满载输出)
                    1.6W (24V DC 供电,单路满载输出,配电)
                    1.5W (24V DC 供电,两路满载输出)
                    2.7W (24V DC 供电,两路满载输出,配电)
■ 环境温度:-30℃..+70℃
■ 存储温度:-40℃…+85℃
■ 安装方式:采用35mmDIN导轨安装

其他信息

重量 200 g
