描述

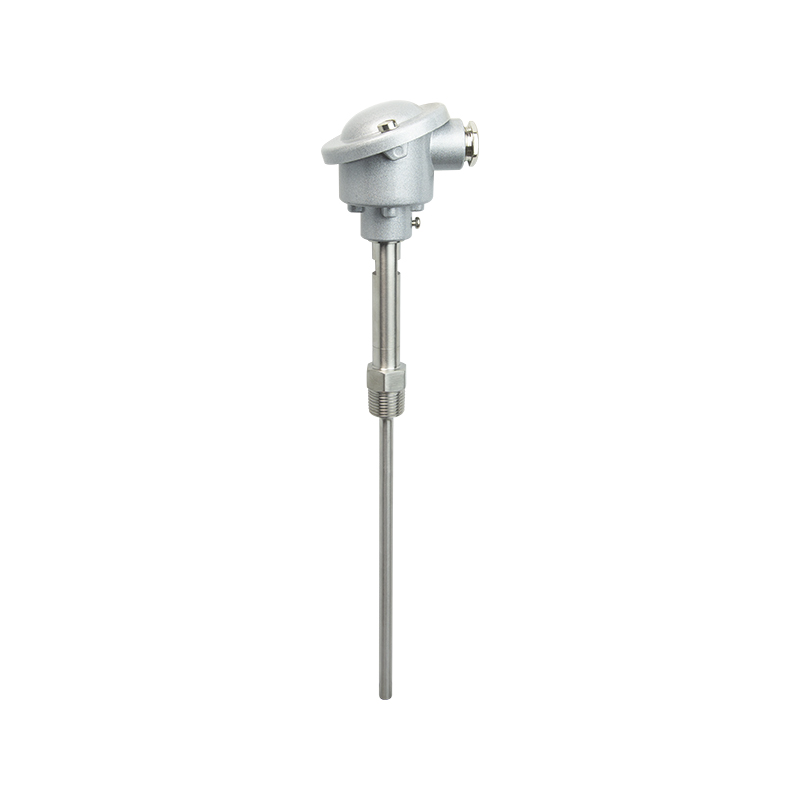

TK210系列工业用热电阻作为温度测量传感器,通常与温度变送器,调节器以及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程-200℃…850℃范围内的液体、蒸汽和气体介质以及固体表面的温度.
工作原理
热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。热电阻的受热部分(感温元件)是用细金属丝均匀地双绕在绝缘材料制成的骨架上。当被测介质中有温度梯度存在时,所测的温度是感温元件所在范围介质中的平均温度。
工业用热电阻分铂电阻和铜电阻两大类。尽管各种热电阻的外形差异很大,但是它们的基本结构却大致相似,一般有感温元件,绝缘套管,保护管,和接线盒等主要部分组成。
TK210-A型铂电阻的感温元件是一个铂丝绕组，双支铂电阻主要用于需要用二套显示、记录或调节仪同时检测同一地点温度的场合，TK210-F型铜电阻的感温元件是一个铜丝绕组。
执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
主要技术指标
测温范围和准确度
| 热电阻类别 | 测温范围℃ | 分度号 | 允许偏差△t℃ |
| 铂电阻 | -200…500 | pt100 |
B级(-200…+850℃) A级(-200…+650℃) |
| 铜电阻 | -50…150 | Cu50 |
-50…150℃ |
注：式中“t”为感温元件的实测温度绝对值
热电阻感温元件100℃时的电阻值(R100)和它在0℃的电阻值R0的比值:(R100/R0)
分度号Pt100:
A级R0=100±0.06Ω
B级R0=100±0.12Ω
R100/R0=1.3850
分度号Cu50:
R=50±0.05Ω
R100/R0=1.428±0.002
热响应时间
在温度出现阶跃变化时，热电阻的输出变化至相当于该阶段变化的50%，所需要的时间称为热响应时间，用τ0.5表示
热电阻公称压力
一般指在该工作温度下保护管所能承受的外压(静压)而不破裂。允许公称压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置入深度以及被测介质的流速和种类有关。
热电阻最小置入深度
lmin=l元+15D
lmin—最小可用置入深度
l元—感温元件长度
D—保护管外径
自然影响
通过热电阻中的测量电流为5mA时，测得的电阻增量换算成温度值应不大于0.30℃
绝缘电阻
常温绝缘电阻的试验电压可取10…1000V任意值，环境温度在15…35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ
